電熱恒溫（鼓風）干燥箱
1.設備名稱

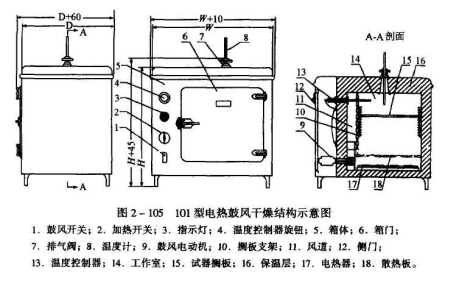

電熱恒溫（鼓風）干燥箱常被我們稱為恒溫干燥箱，干燥箱，示意圖如下圖：
電熱恒溫干燥箱
2.產品用途
適用于工礦業企業、化驗室、科研單位等部門作干燥、熔蠟、滅菌等使用。但不適用于帶揮發物的及易燃易爆的物品置入干燥箱，以免引起爆炸。
3.主要特點
1、外殼采用靜電噴涂工藝，漆膜穩定可靠； 2、可選用多種控溫儀表、控溫精度高，穩定性能好； 3、箱門采用硅膠條密封，密封效果好。

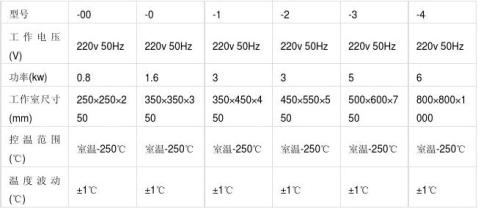

4.技術指標
5.結構說明
干燥箱通常由型鋼薄板構成，箱體內有一供放置試品和工作室，工作室內有試品擱板，試品可置于其上進行干燥，工作室內與箱體外殼有相當厚度的保溫層，中以硅棉或珍珠巖作保溫材料。箱門間有一玻璃門或觀察口，以供觀察作室之情況。
101型鼓風干燥箱內裝有鼓風機，工作室內空氣借鼓風機促成機械對流。開啟排氣閥門可使工作室內之空氣得以更換，獲得干燥效果，溫度用儀表進行自動控溫，控溫儀、繼電器及全部電氣控制設備均裝于箱側控制層內，控制層有側門可以卸下，以備檢察或修理線路時用。
箱內工作室左壁與保溫層之間有風道，風裝有鼓風風葉及導向板，開啟電機開關可使鼓風機工作。
電熱器裝于箱體內工作室下，共分二組即“電源”、“高溫”，并有議表指示燈指示加熱工作，綠燈亮表示電熱器工作，箱內在加熱 ，綠燈滅紅燈亮表示加熱停止，即恒溫狀態。
6.使用前的準備
1、該箱安放在室內干燥及水平處，不必使用其他固定裝置。
2、應在供電線路中安裝鐵殼閘刀開關一只，供此箱專用，并用比電源線粗一倍之導線作接地線并有效接地。 3、通電前，先檢查本箱的電壓是否相符，并按總工率換算出電流大小，接上相應規格的電源線。
4、待一切準備就緒，可放入試品，關上箱門，此時即可接上電源，開始工作。
5、不可任意卸下側門，攏亂或改變線路，唯當該箱發生故障時可卸下側門。按線路逐一檢查。如有重大故障時可與本廠及維修點聯系。
通電后的使用：
6、接上電源后可開啟電源加熱開關，當所需溫度高于150℃可開向高溫檔。否則不必開高溫，只需電源檔就行，再將控溫器旋鈕由“O”位順時針方向旋**所需溫度點，此時箱內開始升溫，儀表綠燈發亮作指示。同時可開啟鼓風開關，使鼓風機開始工作。
7、溫度升到所需工作溫度時綠燈滅紅燈亮，在此指示燈交替明滅即為恒溫定點。（在恒溫點時很可能溫度繼續上升，此乃余熱影響，約半小時后即會穩定），當室內溫度穩定時，101A、202A型紅色數字顯示，讀數超出或低于所需溫度時，可將旋鈕稍作調整，以達到正確程度為止。
8、溫度恒溫后，可根據試驗需用，令其作一定時間的恒溫。在此過程中，可借箱內控溫器自動控溫，而不需加以人工管理。
9、欲觀察工作室試品情況，可開啟箱門，借箱內一玻璃門或觀察門觀察之。但箱門以不常開啟為宜，以免影響恒溫，并且當溫度升到300℃時，開啟箱門可能會使玻璃門急驟冷卻而破裂。
10、用戶使用該箱時，請同時閱讀儀表說明書。
11、新箱使用時應有濕度可能出現熱氣蒸發及油漆焦味，此乃恒溫漆表面揮發所致，使用一小時后就會消失。
7.注意事項
1、此箱為非爆干燥箱，故帶有易燃揮發物品切勿放入干燥箱內，以免發生爆炸。
2、使用本箱時，供電電壓一定要與相箱額定工作電壓相符，否則要造成箱內電子儀表的損壞。
3、試品擱板的平均負何為15公斤每平方米，放置試品時切勿過密或超載，同時散熱板
上不能放置試品或其他東西影響熱空氣對流。
4、使用前必須檢查加熱器的每根電熱絲的安裝位置，以防電熱絲重疊或碰撞發生事故。
5、切勿任意拆卸機件，以免損壞箱內電氣線路。
6、本箱使用環境溫度不得高于45℃。
8.保護與維修 1、使用前注意檢查電源電壓是否同本箱額定電壓相符，以免造成不必要的損壞。
2、切勿把本箱放在含酸、含堿的腐蝕性環境中，以免損壞電子部件。
3、需要搬運箱子時，盡量做到輕放，避免劇烈震動后造成內部電氣線路接點松動。
4、注意保護本箱外表漆面，否則不但影響箱體外型的美觀，更重要的是將會縮短箱體的壽命。
為了讓使用單位能夠修本箱一般性的故障，下面介紹一些產生故障時的現象排除方法。 ①本箱接上電源，綠色指示燈亮，經過一段時間之后，無升溫現象，此時需檢查箱內底部電熱絲接頭有否松動或燒斷，必要時更換電熱絲。
②如接通電源后，綠色指示燈不亮，無接觸連接聲，因檢查使用電壓是否同該機型號一致或因經過運輸電線連接處脫落。
③101型接有鼓風電機，如將開關**鼓風處末鼓風，先檢查電機接裝螺絲，聯接彈簧是否脫落，如一切正常，尚末鼓風，可以斷電源后用手轉一下電機看是否風葉卡除，反之一切正常，則請電工檢查一下線路。#p#分頁標題#e#
