目      錄



一、 示意圖……………………………………………………………2
二、 適用范圍…………………………………………………………3
三、 技術指標…………………………………………………………3
四、 結構概述…………………………………………………………3
五、 操作步驟…………………………………………………………4
六、 智能型液晶溫度控制器使用說明………………………………4
七、 注意事項…………………………………………………………9
八、 故障處理…………………………………………………………10
九、 裝箱單……………………………………………………………11

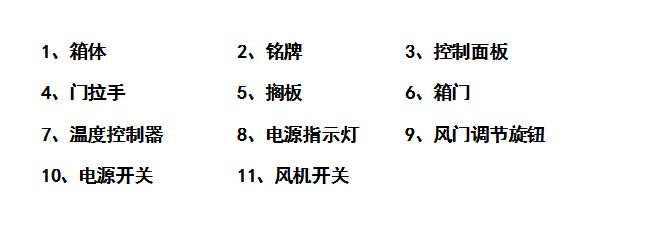

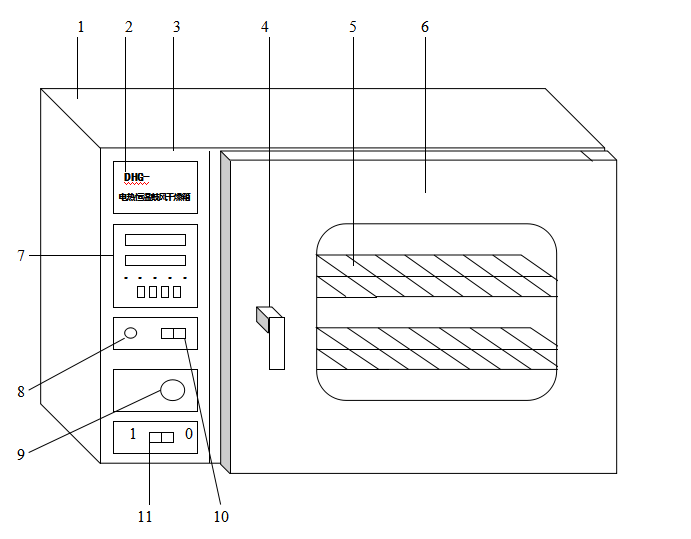

一、 示意圖：







二、 適用范圍：
供廠礦企業、大專院校、科研及各類實驗室等作物品干燥、烘焙、熔臘、滅菌之用。
三、 技術指標：

型 號	9030AD	9070AD	9140AD	9240AD
電源電壓	AC220V  50Hz
控溫范圍	50～250℃
恒溫波動度	±1℃
溫度分辨率	0.1℃
額定功率	870W	1570W	2070W	2470W
內膽尺寸(mm)	340×325×325	450×400×450	550×450×550	600×550×750
外形尺寸(mm)	625×510×490	740×580×630	830×650×730	880×770×930

  注：帶“A”為鏡面不銹鋼內膽，不帶“A”為鍍鋅板。

型 號	903**D	905**D	907**D	914**D	924**D
電源電壓	AC220V 50Hz
控溫范圍	50～300℃
恒溫波動度	±1℃
溫度分辨率	0.1℃
額定功率	970W	1220W	1670W	2170W	2570W
內膽尺寸(mm)	340×325×325	420×400×345	450×400×450	550×450×550	600×550×750
外形尺寸(mm)	625×510×490	720×580×530	740×580×630	830×650×730	800×770×930

#p#分頁標題#e#上表中技術參數的測試條件：環境溫度25℃、相對濕度不大于85%RH、無試樣負荷。
測試工具：精度為0.1℃的標準水銀溫度計(水銀頭位于工作室內幾何中心)
四、 結構概述：
DHG系列臺式鼓風干燥箱是系列產品，容積有30、50、70、140、240升五種規格。干燥箱外殼體均采用優質鋼板表面烘漆，工作室采用一般鍍鋅鋼板或鏡面不銹鋼板，工作室內配有兩層不銹鋼絲制成的擱板，中間層充填超細玻璃棉隔熱。箱門上采用雙層鋼化玻璃作為觀察窗，能清晰觀察到箱內物品。工作室與箱門連接處裝有耐熱硅橡膠密封圈，以保證工作室與箱門之間密封。干燥箱電源開關、電源指示燈、風門調節旋鈕、控溫儀等操作件均集中于箱體前面的控制面板處，位于箱體的左前側。箱內加熱恒溫系統主要由裝有離心式葉輪的電動機、電加熱器、合理的風道結構和溫度控制器組成。當接通干燥箱電源，并打開風機開關時，電動機即運轉，直接將位于箱內后部的電加熱器產生的熱量通過風道向上排出，經過工作室內干燥物品再吸入風機，以此不斷循環，從而使工作室內溫度達到均勻。智能型溫度控制器，具有自動風速調節功能，在升溫過程中，電動機高速運行，溫度接近恒定時，自動調整為低速運行，從而降低由于風速過快所造成的使用問題。用戶也可以通過簡單的操作，取消此功能。風門調節器能通過開啟風門調節旋鈕，調節箱內進出空氣量。

五、 操作步驟：
1. 把需干燥處理的物品放入干燥箱內，關好箱門。
2. 根據被干燥物品的潮濕程度將風門調節旋鈕調到“MIN”或“MAX”處。
3. 打開電源開關，電源指示燈亮，溫度控制器有顯示。
4. 打開風機開關，風機按要求自動運行。
5. 設定溫度控制器，設備即按設定的要求自動運行。
6. 干燥結束后，關閉電源開關，取出物品。

六、 智能型液晶溫度控制器使用說明：

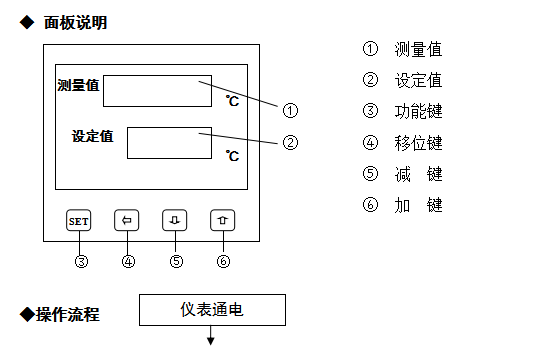

◆ 面板說明

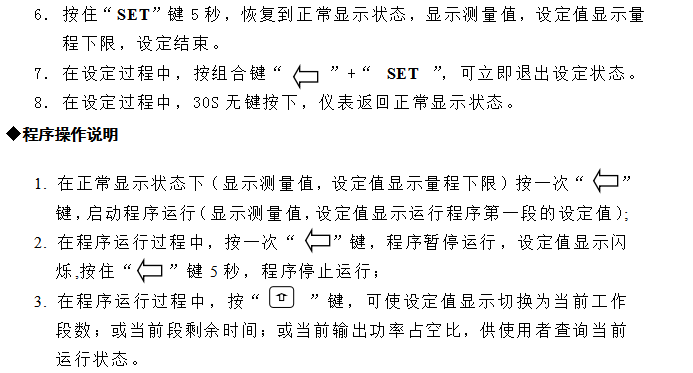

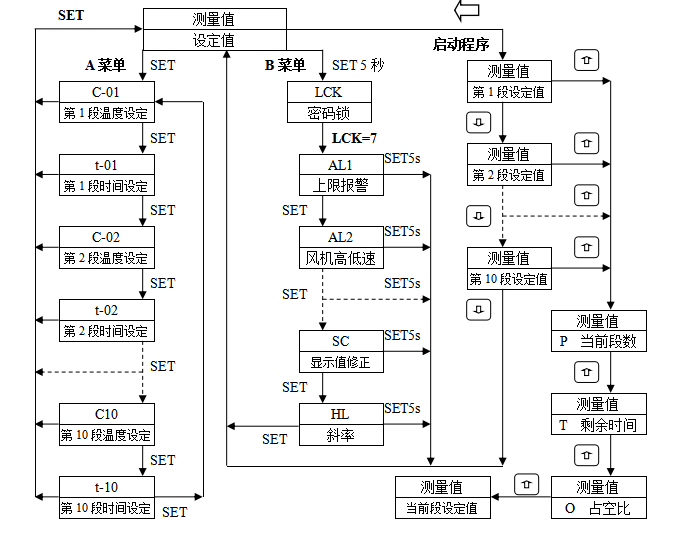

◆程序設定說明
1． 按一次“SET”鍵進入程序設定，測量值顯示“C-01”，設置第1段所需溫度，設定值的**位閃爍，按移位鍵將閃爍位移**需設定位，按加鍵或減鍵直到將數字設定**所需值；
2． 再按一次“SET”鍵，測量值顯示 “t-01”，設置第1段所需工作時間， 設定值的**位閃爍，按移位鍵將閃爍位移**需設定位，按加鍵或減鍵直到將數字設定**所需值；
3． 再按一次“SET”鍵，測量值顯示“C-02”，設置第2段所需溫度， 設定值的**位閃爍，按移位鍵將閃爍位移**需設定位，按加鍵或減鍵直到將數字設定**所需值；
4． 再按一次“SET”鍵，測量值顯示“t-02”，設置第2段所需時間， 設定值的**位閃爍，按移位鍵將閃爍位移**需設定位，按加鍵或減鍵直到將 數字設定**所需值；
5． 依次類推，設定各段所需工作溫度和工作時間，如果只需要設定5段程序運行，則必需設定“t-06”**“t-10”為“0”。

．
4. 程序運行結束，設定值顯示“End”,蜂鳴器鳴15秒,將恢復到等待狀態。
5. 在程序運行過程中，當遇到設定時間為“0”的步驟，儀表回跳**下一步繼續執行，直到10段全部執行完畢后，回到待機狀態。
◆舉例說明（要求如圖所示）

     注：該例子僅需6段程序控制，因此第7段到第10段的時間設定為零。由于時間為零即跳過該段程序，因此其溫度可選任意數值不受影響。


◆單段使用說明
1. 本儀表只設定單段程序工作時，即為一般智能型儀表，具體使用如下；
2. 按程序設定說明的操作步驟，設定所需工作溫度，即測量值顯示“C-01”時，按需設定溫度，測量值顯示“t-01”時，將時間設定為**大值“999”，將“t-02”**“t-10”設為“0”，再恢復到正常顯示狀態；
3. 按一次“    ”鍵，運行啟動；
4. 在運行過程中，按一次“    ”鍵，運行停止，顯示恢復正常狀態；#p#分頁標題#e#
5. 在運行過程中，按“    ”鍵，可查詢當前運行狀態，設定值依次顯示段數為1，時間為999min，當前輸出功率占空比。

◆溫度控制參數
由于產品出廠前都經過嚴格測試，控制參數一般不要進行修正。
如產品使用時環境惡劣，環境溫度不在儀器使用要求范圍，或使用在控制溫度范圍前后界限值時，（由于和出廠時測試點不一樣，測試點80.0℃）會引起溫度顯示值與箱內實際溫度誤差。
當溫度控制效果不夠理想時，可以通過手動設置改變PID參數。P為比例帶（加熱側），如過沖大可加大比例帶。如希望升溫時間快些可減小比例帶。一般來說，系統的保溫特性越好，P取值越小，如保溫特性越差，P應取越大，I為積分時間，如溫度波動較大，應加長積分時間，反之可減小積分時間。一般來說系統滯后現象嚴重，積分時間越長。D為微分時間，一般取（1/5—1/4）I。
控制參數的修改方法如下：
a) 按“SET” 鍵5秒以上，測量值顯示“LCK”，使設定值顯示為“7”，儀表進入控制參數設定狀態，
b) 按“SET”鍵找到相應控制參數的提示符，
c) 按“     ”或“     ”鍵，使該控制參數調到所需數值。
d）在參數設定時，按“SET”鍵5S以上或30S無鍵按下，儀表回到正常顯示狀態。
u 自整定功能：
如果溫度控制過程中，出現較大的溫度過沖，或較大的溫度波動時，請按下列操作啟動自整定功能
a） 關閉電源開關，打開箱門，使設備自然冷卻**環境溫度；
b） 關閉箱門，打開電源開關，將溫度設置為常用溫度值；
c） 按照控制參數調整方法，將自整定參數調整為On；
d） 在正常工作狀態下，即進入自整定狀態，此時設定值顯示-At-,并閃爍；
e） 自整定結束后，儀表自動恢復到正常工作狀態。

u 測量溫度與箱內實際溫度的誤差修正方法：
a) 將水銀溫度計（0.1℃精度的水銀溫度計）放入工作室內，水銀端應置于室內幾何中心位置；水銀溫度計的讀數即為實際溫度。
b) 開機，當設備運行**恒溫狀態（1～2小時左右），比較實際溫度與測量值顯示溫度的差值，其差（實際溫度-測量值顯示值）即是測量值修正參數SC需要修改的值，即：
SC=原始SC值+（實際溫度-PV顯示值）
c) 根據上式計算SC值輸入即可。

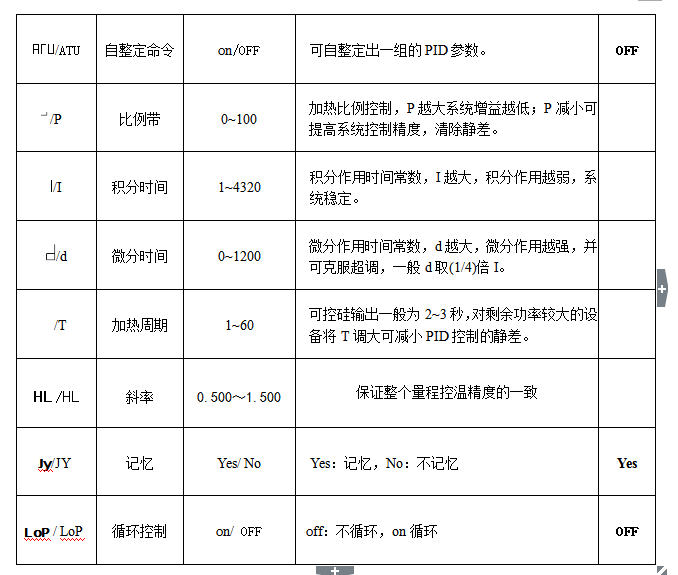

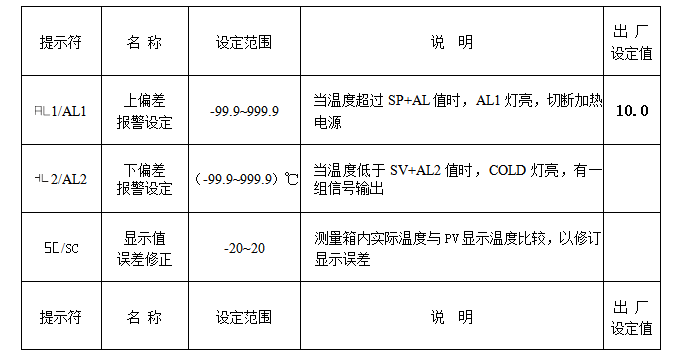

◆ 參數表

七、 注意事項：
1. 干燥箱外殼必須有效接地，以保證使用安全。
2. 干燥箱應放置在具有良好通風條件的室內，在其周圍不可放置易燃易爆物品。
3. 干燥箱無防爆裝置，不得放入易燃易爆物品干燥。
4. 箱內物品放置切勿過擠，必須留出空間，以利熱空氣循環。
5. 箱內外應經常保持清潔，長期不用應套好塑料防塵罩，放在干燥的室內。
6. 使用中出現異常現象，請切斷電源并及時與我公司取得聯系！



八、 故障處理：


現     象	原     理	處     理
開機無電源	插座無電源	更換插座
	插頭未插好或斷線	插好插頭或接好線
	保險絲斷路	更換保險絲
開機無顯示	接線脫落或溫度控制器壞	重新接線，更換溫度控制器
測量值顯示ˉˉˉˉˉˉˉˉ	測量值上溢出	調整溫度設定值
測量值顯示____	測量值下溢出	調整溫度設定值
測量值顯示□□□□	溫度傳感器故障	修復或更換
不升溫	設備處于定時結束狀態	按一下SET鍵
	設定溫度低	調整溫度設定值
	電加熱器壞	更換電加熱器
	溫度控制器壞	更換溫度控制器
設定溫度與箱內溫度 誤差大	循環風機不工作	修復或更換
	控制參數偏差	修正控制參數
	溫度傳感器故障	修復或更換
循環風機聲音異常	循環風機風葉碰擦風道板	修復
	循環風機軸承缺油	更換循環風機
溫度失控	可控硅壞	更換可控硅
	溫度傳感器固定脫落	固定溫度傳感器
	溫度控制器壞	更換溫度控制器

 #p#分頁標題#e#

九、 裝箱單：

裝 箱 單

序號	類  別	名    稱	單位	數量	備     注
1	文  件	使用說明書	份	1
2	文  件	裝箱單	份	1
3	文  件	合格證	份	1
4	配  件	掛條	付	1
5	配  件	擱板/擱條	套	2
6	備  件	熔斷絲	只	2

本單所列物品與箱內所裝實物相符                           裝箱員 ：   2






編號/日期：                                      檢驗：
