四．整機結構示意圖

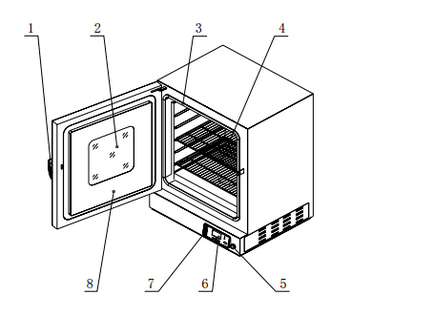

 1.門把手 2.觀察窗 3.密封圈 4.擱 板 5.電源開關 6.操作及顯示界面 7.流量計 8.箱門

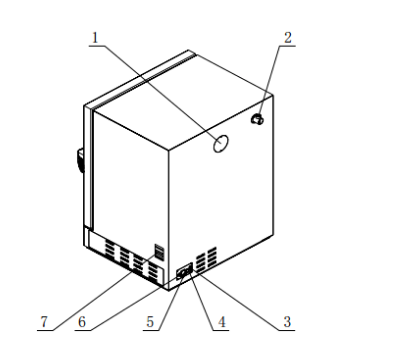

 1.熱電偶校準孔位 2.排氣口 3.下載線接口 4.保險座 5.加熱電源接口 6.通氮接口 7.標牌.

五．工作原理

   鼓風干燥箱具有自動控溫、鼓風、計時及氣體進、出口裝置。工作時，根據所設置的控溫溫度值、時間，進行鼓風升溫和控溫，使置于擱板的試樣在氣流中干燥。

六．儀器操作及設置  1. 鍵盤及主界面

設 置： 在主界面上，是倒計時的啟動/取消鍵； 在設置界面是參數

         設置的保存鍵；

    ▲和▼： 上下移動光標或是改變參數設置位的數值或狀態。   2）提示區

   ①報警提示燈：當儀器出現超溫、斷偶、反偶等異常現象時報警提示燈    點亮并發出報警聲提示操作人員立即關閉電源停止工作，以免故障大。     ②電源提示燈：指示儀器是否通電正常。   3）主界面

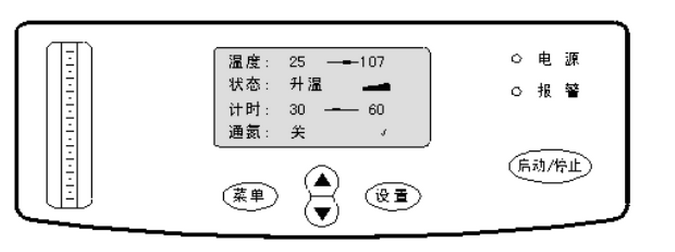

    主界面分為溫度、狀態、計時、通氮四欄

   ①溫度欄：箭頭前面的數字表示干燥箱內腔實際溫度，箭頭指向的數字表示設定溫度。該溫度可以在（常溫～300）℃之間任意設定。

   ②狀態欄：此欄用來顯示儀器當前狀態，有關爐、升溫、恒溫、降溫、超溫、斷偶、反偶等狀態提示。“ ”為儀器升溫時的動態標志。在升溫時，此標志不斷閃動，且幅度越大表示加熱功率越大。

   ③計時欄：箭頭指向的數字表示倒計時時間，箭頭后面的數字表示實驗需要時間，以分鐘為單位。

   ④通氮欄，當設置為“開”時，氮氣閥打開，此時接通氮氣瓶則進行通氮干燥法實驗；當設置為“關”時，氮氣閥關閉，此時只能進行空氣干燥法實驗。

   主界面右下角的“√”或“×”是預約升溫標志。當顯示“√”時，系統啟動預約升溫功能，當預約的時間在當前日期之后才有效，否則預約無效；當顯示“×”時，系統取消預約升溫。

注意：預約升溫時請勿切斷電源，否則不能正常預約升溫。   2. 參數設置

   1）按“菜單”鍵進入溫度設置界面，光標默認停留在溫度設置項，通過“▲/▼”鍵選擇所需的設置項，如溫度、系數、計時、通氮等；     2）選中所需設置項目后，按“設置”鍵，光標在該設置項目的**位閃爍，此時按“▲/▼”鍵來改變參數的數值大小或狀態，設置完成后再按“設置”鍵保存設置，且光標自動轉**下一位，當該項目設置完成后，光標自動轉**下一行。

    其中溫度的設定范圍是：（常溫～300）℃；熱偶系數的設定范圍是 75～199；計時范圍是（0～4320）分鐘；通氮有開、關兩種狀態。     3）儀器溫度具有分段校正功能，根據設定的溫度段相應的選擇熱電偶系數，當目標溫度≤130℃，自動對應熱電偶系數 1；當目標溫度＞130℃，自動對應熱電偶系數 2。   3. 預約升溫時間設置界面

    按“菜單”鍵切換到預約升溫時間設置界面，其中日期欄只用來顯示系統日期，預約欄用來設置系統時間、預約升溫時間及取消預約升溫。     1）設置系統時間：按“菜單”鍵切換到設置預約升溫時間界面，類似于參數設置方法，設置好當前時間，然后將光標移到**后一位，將其設置為“○”，設置的時間就自動切換到日期欄，并能實時更新。  #p#分頁標題#e#

   2）設置/取消預約升溫：在預約欄設置預約升溫時間，然后把光標移到**后一位，若將其設置為“√”，則預約生效，若將其設置為“×”，則取消預約。
