上海博迅BG系列液晶隔水式恒溫培養箱使用說明書
一、適 用 范 圍
BG系列隔水式培養供廠礦企業、大專院校、生物、農業、科研等部門作儲藏菌種、生物培養的必需設備。
二、技 術 指 標
★本設備正常工作條件:
A.環境溫度:10~30℃,相對濕度85%以下。
B.無強烈光照,無強烈腐蝕性氣體,通風良好。
C.使用電源:AC220±10%,50Hz容量不小于2KW,備有可靠接地的電源插座, 保證其正常工作和使用安全。
三、結 構 概 述
BG系列隔水式培養箱外型,箱門和外箱門采用優質鋼板,表面烘漆,內門采用鋼化玻璃,不用打開內門即能清晰觀察箱內的培養物品,工作室采用不銹鋼薄板焊接制成,擱板采用不銹鋼絲焊接制成,擱板可以方便移動,并可任意改變擱板的高度。工作室和鋼化玻璃內門之間裝有硅橡膠密封圈,以保證內門和工作室密封。工作室外壁左、右和底部采用隔水套加熱,工作室裝有一只低噪聲小型風機促使空氣循環,微風吹拂、保證箱內溫度均勻性。箱體外殼和工作室間充填超細玻璃棉隔熱。
控溫部分采用以單片機技術的新型智能數顯溫度調節儀,用戶可根據不同要求,通過操作控制面板的觸摸鍵對溫度及時間進行設定、調節,達到試驗目的。
四、安 裝 方 法
1、操作人員需仔細閱讀使用說明書,了解、熟悉培養箱之后,才能進行安裝。
2、檢查本設備在運輸中有無損壞后,可按以下步驟進行安裝使用:
(1) 本設備安放到位后,如臺面(或地面)不平整,應予以墊平。
(2) 將橡皮管連接水龍頭和箱體進水接口。
(3)接通電源:將三芯電源插頭插入電源插座,將電源開關處在“ON”的位置,此時電源指示燈亮、溫度控制器出現數字顯示,表示設備進入工作狀態。此時本機低水位指示燈亮且報警(因此時水套內無水)。
(4)打開水龍頭,過一段時間水位逐漸升高,當低水位指示燈滅,報警消失,此時應立即關閉水龍頭,如繼續進水,高水位指示燈亮,水將溢出,損壞箱體,影響本機正常工作。當低水位指示燈亮時,應及時加水,否則會影響箱內溫度。在電源接通和注水完成后,可進入操作使用。
五、使 用 方 法
1、打開內外門,把所有還需培養的物品放入培養箱內,關好內外門。
2、在物品培養期間,除非放、取箱內物品外,**好不要打開玻璃內門,尤其不要長時間打開內門,以免影響溫度。如箱內溫度有些波動,這是正常現象。
3、根據需要選擇培養時間,培養結束后,把電源開關撥到“OFF”,如不馬上取出物品,請不要打開箱門。
4、當所需工作溫度較低時,可采用二次設定方法。如所需工作溫度為環境溫度加5℃時,**次先設定環境溫度加3℃,當溫度過沖開始回落后,然后第二次設定為環境溫度加2℃。這樣可降低和杜jue溫度過沖現象,盡快進入恒溫狀態。

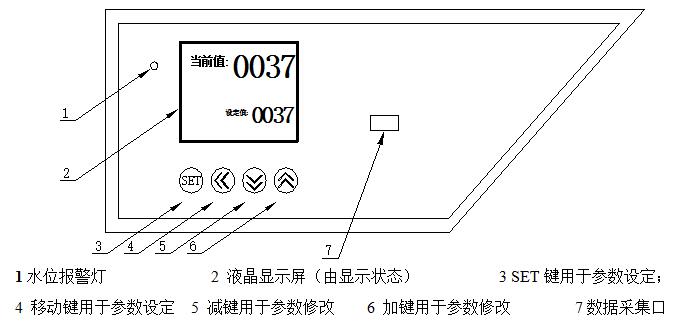

5、操作面板說明

6、設定溫度
電源開關按到“通”處,培養箱進入工作狀態,液晶屏顯示出各種提示符及參數。
1)按SET鍵進入主控設定狀態,設定值的位數閃動,用移動鍵來移動閃動數字,按加、減鍵來設定所需要溫度。
2)再按SET鍵當前值會顯示“SEL”(輸入密碼后才能進入下個程序)。
3)再按SET鍵當前會顯示箱內溫度,設定值顯示所設定的值。此時溫度已可以使用。
7、關于如何修正箱內溫度和顯示溫度之間的溫度差異:
使用前提:設備帶有修正溫度的功能,因為設備隨著地域、氣候、使用環境的差異,當您進行溫度檢測時,可能會發現:箱內用溫度檢測設備(如:溫度計等)測得的溫度(稱為實際溫度)與溫度控制儀顯示的溫度(稱為顯示溫度)有差異,不相符合或有較大的差異,可以進行溫度修正調節,溫度修正方法如下:
1)在顯示狀態時,按“SET”鍵2次,當前值:顯示SEL狀態,設定值:按加、減鍵來設定修正密碼11。
2)再按“SET”鍵,進入溫度參數設定模式,當前值:顯示為SC。
3)將設定值的數值進行調整,如果實際溫度(溫度計測得的溫度)與顯示溫度有差異,那么將工作室溫度計測得值減去儀表顯示溫度值,其結果就是“SC”的實際修正值。此值如果工作室溫度實測小于儀表顯示溫度值,那么得到的修正值是負值。
4)設定好以后,再按住“SET”鍵,當前值顯示“HL”,為斜率修正設定,不要改變默認值1000,再按SET鍵,返回到顯示狀態,此時溫度已修正好可以使用(在65℃有誤差時才可修正斜率值0~1000)。
六、注 意 事 項
1.培養箱外殼必須有效接地,以保證使用安全。
2.培養箱應放置在具有良好通風條件的室內,在其周圍不可放置易燃易爆物品。
3.培養箱內無防爆裝置,不得放入易燃易爆物品干燥。
4.箱內物品放置切勿過擠,切勿阻擋風機出風口,必須留出空間,以利于熱空氣循環。
5.箱內外應經常保持清潔,如長期不用,應將水放掉,在電鍍件上涂中性油脂或凡士林,以防腐蝕,培養箱外面套好塑料防塵罩,將培養箱放在干燥的室內,以免控溫儀受潮損壞。
6.設備發生故障,應請專業人員維修或與本廠技術部聯系,用戶請勿任意拆修。
7.本廠產品實行“三包”,從產品售出之日起,一年內如有質量問題本廠負責免費維修(人為損壞除外)。超過“三包”期的酌收修理費。
數據轉接讀卡器使用說明:
一、把采集卡插到數據轉接讀卡器的采集口上;
二、安裝讀卡器程序,將隨機讀卡器程序光盤上的程序安裝到電腦上;
三、把讀卡上器的九芯串口插到電腦主機上,電源線插到AC220V電源上;
四、打開電腦里的讀卡器程序,點擊“串口選擇”選擇正確COM口;
五、點擊“讀入”采集卡里的數據讀入電腦里;
六、點擊“分析”填寫上下報警值,點擊“確認”就完成分析過程。
注意:
一、采集卡先插到整機,五分鐘后開始每三分鐘采集一次數據;
二、采集卡第二次插到整機上,采集卡自動將**次所采集清楚;
三、連續采集紀錄8千次,共15天。
七、故 障 處 理
液晶系列
隔水式恒溫培養箱
裝 箱 單
BG系列隔水式培養供廠礦企業、大專院校、生物、農業、科研等部門作儲藏菌種、生物培養的必需設備。
二、技 術 指 標
| 型號 | BG-50 | BG-80 | BG-160 | BG-270 |
| 電源電壓 | 220V、50Hz | |||
| 溫度范圍 | 室溫+5~65℃ | |||
| 溫度波動 | ±0.5℃ | |||
| 輸入功率 | ≤430W | ≤630W | ≤1030W | ≤1530W |
| 工作室尺寸 | 330×330×450mm | 400×360×500mm | 460×540×650mm | 600×550×740mm |
A.環境溫度:10~30℃,相對濕度85%以下。
B.無強烈光照,無強烈腐蝕性氣體,通風良好。
C.使用電源:AC220±10%,50Hz容量不小于2KW,備有可靠接地的電源插座, 保證其正常工作和使用安全。
三、結 構 概 述
BG系列隔水式培養箱外型,箱門和外箱門采用優質鋼板,表面烘漆,內門采用鋼化玻璃,不用打開內門即能清晰觀察箱內的培養物品,工作室采用不銹鋼薄板焊接制成,擱板采用不銹鋼絲焊接制成,擱板可以方便移動,并可任意改變擱板的高度。工作室和鋼化玻璃內門之間裝有硅橡膠密封圈,以保證內門和工作室密封。工作室外壁左、右和底部采用隔水套加熱,工作室裝有一只低噪聲小型風機促使空氣循環,微風吹拂、保證箱內溫度均勻性。箱體外殼和工作室間充填超細玻璃棉隔熱。
控溫部分采用以單片機技術的新型智能數顯溫度調節儀,用戶可根據不同要求,通過操作控制面板的觸摸鍵對溫度及時間進行設定、調節,達到試驗目的。
四、安 裝 方 法
1、操作人員需仔細閱讀使用說明書,了解、熟悉培養箱之后,才能進行安裝。
2、檢查本設備在運輸中有無損壞后,可按以下步驟進行安裝使用:
(1) 本設備安放到位后,如臺面(或地面)不平整,應予以墊平。
(2) 將橡皮管連接水龍頭和箱體進水接口。
(3)接通電源:將三芯電源插頭插入電源插座,將電源開關處在“ON”的位置,此時電源指示燈亮、溫度控制器出現數字顯示,表示設備進入工作狀態。此時本機低水位指示燈亮且報警(因此時水套內無水)。
(4)打開水龍頭,過一段時間水位逐漸升高,當低水位指示燈滅,報警消失,此時應立即關閉水龍頭,如繼續進水,高水位指示燈亮,水將溢出,損壞箱體,影響本機正常工作。當低水位指示燈亮時,應及時加水,否則會影響箱內溫度。在電源接通和注水完成后,可進入操作使用。
五、使 用 方 法
1、打開內外門,把所有還需培養的物品放入培養箱內,關好內外門。
2、在物品培養期間,除非放、取箱內物品外,**好不要打開玻璃內門,尤其不要長時間打開內門,以免影響溫度。如箱內溫度有些波動,這是正常現象。
3、根據需要選擇培養時間,培養結束后,把電源開關撥到“OFF”,如不馬上取出物品,請不要打開箱門。
4、當所需工作溫度較低時,可采用二次設定方法。如所需工作溫度為環境溫度加5℃時,**次先設定環境溫度加3℃,當溫度過沖開始回落后,然后第二次設定為環境溫度加2℃。這樣可降低和杜jue溫度過沖現象,盡快進入恒溫狀態。
5、操作面板說明

6、設定溫度
電源開關按到“通”處,培養箱進入工作狀態,液晶屏顯示出各種提示符及參數。
1)按SET鍵進入主控設定狀態,設定值的位數閃動,用移動鍵來移動閃動數字,按加、減鍵來設定所需要溫度。
2)再按SET鍵當前值會顯示“SEL”(輸入密碼后才能進入下個程序)。
3)再按SET鍵當前會顯示箱內溫度,設定值顯示所設定的值。此時溫度已可以使用。
7、關于如何修正箱內溫度和顯示溫度之間的溫度差異:
使用前提:設備帶有修正溫度的功能,因為設備隨著地域、氣候、使用環境的差異,當您進行溫度檢測時,可能會發現:箱內用溫度檢測設備(如:溫度計等)測得的溫度(稱為實際溫度)與溫度控制儀顯示的溫度(稱為顯示溫度)有差異,不相符合或有較大的差異,可以進行溫度修正調節,溫度修正方法如下:
1)在顯示狀態時,按“SET”鍵2次,當前值:顯示SEL狀態,設定值:按加、減鍵來設定修正密碼11。
2)再按“SET”鍵,進入溫度參數設定模式,當前值:顯示為SC。
3)將設定值的數值進行調整,如果實際溫度(溫度計測得的溫度)與顯示溫度有差異,那么將工作室溫度計測得值減去儀表顯示溫度值,其結果就是“SC”的實際修正值。此值如果工作室溫度實測小于儀表顯示溫度值,那么得到的修正值是負值。
4)設定好以后,再按住“SET”鍵,當前值顯示“HL”,為斜率修正設定,不要改變默認值1000,再按SET鍵,返回到顯示狀態,此時溫度已修正好可以使用(在65℃有誤差時才可修正斜率值0~1000)。
六、注 意 事 項
1.培養箱外殼必須有效接地,以保證使用安全。
2.培養箱應放置在具有良好通風條件的室內,在其周圍不可放置易燃易爆物品。
3.培養箱內無防爆裝置,不得放入易燃易爆物品干燥。
4.箱內物品放置切勿過擠,切勿阻擋風機出風口,必須留出空間,以利于熱空氣循環。
5.箱內外應經常保持清潔,如長期不用,應將水放掉,在電鍍件上涂中性油脂或凡士林,以防腐蝕,培養箱外面套好塑料防塵罩,將培養箱放在干燥的室內,以免控溫儀受潮損壞。
6.設備發生故障,應請專業人員維修或與本廠技術部聯系,用戶請勿任意拆修。
7.本廠產品實行“三包”,從產品售出之日起,一年內如有質量問題本廠負責免費維修(人為損壞除外)。超過“三包”期的酌收修理費。
數據轉接讀卡器使用說明:
一、把采集卡插到數據轉接讀卡器的采集口上;
二、安裝讀卡器程序,將隨機讀卡器程序光盤上的程序安裝到電腦上;
三、把讀卡上器的九芯串口插到電腦主機上,電源線插到AC220V電源上;
四、打開電腦里的讀卡器程序,點擊“串口選擇”選擇正確COM口;
五、點擊“讀入”采集卡里的數據讀入電腦里;
六、點擊“分析”填寫上下報警值,點擊“確認”就完成分析過程。
注意:
一、采集卡先插到整機,五分鐘后開始每三分鐘采集一次數據;
二、采集卡第二次插到整機上,采集卡自動將**次所采集清楚;
三、連續采集紀錄8千次,共15天。
七、故 障 處 理
| 現 象 | 原 理 | 處 理 |
| 1.無電源 | 1.插座無電源 | 1.換插座 |
| 2.插頭未插好或斷線 | 2.插好插頭或接好線 | |
| 3.熔斷器開路 | 3.換熔斷器 | |
| 4.電源開關未合上 | 4.合上電源開關 | |
| 2.箱內溫度不升 | 1.設定溫度低 | 1.調整設定溫度 |
| 2.電加熱器壞 | 2.換電加熱器 | |
| 3.控溫儀壞 | 3.換控溫儀 | |
| 4.溫度傳感器連接線松動 | 4.擰緊傳感器連接線螺母 | |
|
3.設定溫度與箱內 溫度誤差大 |
1.溫度傳感器壞 | 1.換溫度傳感器 |
| 4.溫度失控 | 1.溫度傳感器固定脫落 | 1.固定溫度傳感器 |
| 2.控溫儀壞,可控硅壞 | 2.換控溫儀,可控硅 |
液晶系列
隔水式恒溫培養箱
裝 箱 單
| 序 號 | 名 稱 | 數 量 | 備 注 |
| 1 | 設備 | 1臺 | |
| 2 | 使用說明書 | 1份 | |
| 3 | 合格證 | 1份 | |
| 4 | 保修卡 | 1份 | |
| 5 | 放水塞頭 | 1個 | |
| 6 | 采集卡 | 1個 | |
| 7 | 光盤 | 1個 | |
| 8 | 數據轉換讀卡器 | 1個 | |
| 9 | 擱板 | 2塊 |
BG-50 BG-80 |
| 3塊 |
BG-160 BG-270 |
