一、概    述
    BSG型光照箱是具有冷熱控制的高精度恒溫設備,可用于植物培養、育種試驗；細菌、霉菌、微生物的培養、保存；水體分析的BOD測定以及其它用途的恒溫試驗。是生物遺傳工程、醫療、衛生防疫、藥檢以及農牧水產等科研單位理想的試驗設備。
二、結 構 特 點
本機箱體采用優質薄板加工而成，表面涂裝牢固、美觀。箱門左側裝有雙層中空玻璃視窗，并配以平移式外復門。觀察箱內實驗物品時，只需右移外復門，打開箱內照明，就可使試驗物品一目了然。內膽采用鏡面不銹鋼薄板制造，四角呈圓弧形，使箱內溫度均勻性好，經久耐用，清洗方便。
控制部分采用以高亮度液晶屏顯示的新型智能數顯溫度、光照度調節儀，用戶可根據不同要求，通過操作控制面板的按鍵對溫度及光照度進行設定、調節，以達到試驗?zāi)康摹?br /> 箱體底部配有腳輪，使安裝和移動更加輕松、方便。
三、工 作 原 理
光照箱由位于箱內溫度傳感器所感受到的實際溫度換成電信號，經微電腦來控制加熱器或制冷壓縮機工作，從而達到所需溫度。光照度可通過控制面板預設置變光照度。
四、技 術 參 數
1、 公稱容積：250L、300L、400L；
2、 分段控制段數：1~30段；
3、 控溫范圍：無光照時5～50℃；有光照時10～50℃；
4、 溫度波動允差：±1℃（400L　±1.5℃）；
5、 溫度均勻度允差：250L ±1.5℃；300L、400L ±2℃；
6、 電源電壓：交流220V/50Hz；
7、 光照度：15000IX（五級可調）；
8、 功率：1300W（250L）；1400W（300L）；1500W（400L）；
9、 工作環境：環境溫度10~30℃；相對濕度70%以下；
10、 制冷劑：R134；
11、 設備類別：I類；
注：設定5-10℃有光照時環境溫度為10~26℃。
五、安    裝
1．本設備需安裝于避免陽光直射、通風干燥的室內，設備與墻壁必須有10CM以上距離。
2．箱體可在安放到位后固定前部兩只剎車輪，使箱體安置平穩。
3．本設備使用交流220V/50Hz電源，供電電路中必須有可靠接地線，保證使用安全。

六、使 用 方 法

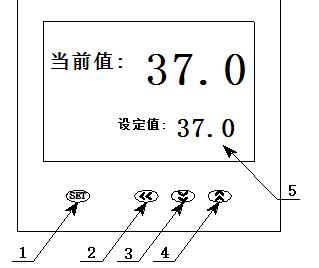

1、控溫儀面板布置說明

 1  SET鍵用于參數設定；
 2  移動鍵用于參數設定移動；
 3  減鍵用于參數修改；
 4  加鍵用于參數修改（顯示狀態按此鍵
可切換察看溫度及光照強度）；
 5  液晶顯示屏顯示各類（此時為顯示狀態）。
6  電源開關按到“通”處，光照箱進入
工作狀態，液晶屏顯示出各種提示符及參數。
2、段數（ds）設定
1  先同時按移動鍵和減鍵不放，再按SET鍵，當前值會顯示“0ds”， 設定值顯示的是段數并在閃動，先放SET鍵，再同時放移動鍵和減鍵。
2  按移動鍵來移動閃動數字，按加、減鍵來設定所需要段數。
3  按SET鍵返回到顯示狀態。
3、溫度C、光照強度L、時間T設定
1）按住移動鍵不放，再按SET鍵，此時當前值會顯示“C-01” （**段溫度C設定），同時放開，設定值顯示是**段的溫度設定并在閃動；
2）按移動鍵來移動閃動數字，按加、減鍵來設定**段所需要溫度；
3）再按SET鍵進入**段光照強度L設定，此時當前值會顯示“L-01”， 設定值顯示的是**段的光照強度設定并在閃動；
4）按移動鍵來移動閃動數字，按加、減鍵來設定**段所需要光照強度；
5）再按SET鍵進入**段開始時間T設定，此時當前值會顯示“T-01”， 設定值顯示是**段的開始時間設定并在閃動；
6）按移動鍵來移動閃動數字，按加、減鍵來設定**段所需要開始時間；
如果您的ds設定在二段以上，再按SET鍵進入第二段溫度設定，此時當前值會顯示“C-02”；您可以重復2-6步驟。
4、SEL＝0111溫度修正
關于如何修正箱內溫度和顯示溫度之間的溫度差異：
使用前提：設備帶有修正溫度的功能，因為設備隨著地域、氣候、使用環境的差異，當您進行溫度檢測時，可能會發現：箱內用溫度檢測設備(如：溫度計等)測得的溫度(稱為實際溫度)與溫度控制儀顯示的溫度(稱為顯示溫度)不相吻合或者有較大的差異，此時可以進行溫度修正調節。
1、 在顯示狀態時，按“SET”鍵，當前值顯示SEL狀態，用移動鍵來移動閃動數字，按加、減鍵來設定設定值為“0111”。
2、 再按“SET”鍵，進入溫度參數修正模式，當前值顯示為“１SC”。
3、用移動鍵來移動閃動數字，按加、減鍵來修正溫度。
4、修正好以后，再按住“SET”鍵，當前值顯示“１HL”，為溫度斜率修正設定，不要改變默認值(1000)。
  注：“2SC”和“2HL”對光照箱沒有作用，按“SET”鍵跳過。
5、按SET鍵返回顯示狀態。
4、SEL＝0001修正上限溫度報警值、定時、月、日、時、分、打印時間、環境溫度
1）在顯示狀態時，按二次SET鍵當前值顯示SEL，設定值顯示“0000”，按“加鍵”輸入“0001”，此時設定值顯示為“0001”。
2）再按“SET”鍵，當前值顯示“AL1”為溫度上限報警值，再按“△”或“▽”鍵設定所需要（出廠設定值為“2”），再連續按“SET”即可返回顯示狀態。
3）再按SET鍵當前值顯示“AL2”（“AL2”對光照箱沒有作用，按“SET”鍵跳過），當前值顯示“T”為定時時間設定值，再按“△”或“▽”鍵設定所需要定時時間設定值（出廠設定值為“0”），再連續按“SET”即可返回顯示狀態。
4）再按“SET“鍵，當前值顯示“n.d”為月、日，再按“△”或“▽”鍵修改月、日，再連續按“SET”即可返回顯示狀態。
5）再按“SET“鍵，當前值顯示“h.n”為時、分，再按“△”或“▽”鍵修改時、分，再連續按“SET”即可返回顯示狀態。
6) 再按SET鍵，當前值顯示“Tprn”為打印間隔時間設定值，再按“△”或“▽”鍵設定所需要打印間隔時間設定值（出廠設定值為“60”，只有選配打印機才有此功能），再連續按“SET”即可返回顯示狀態。
7）再按“SET”鍵，當前值顯示“℃”為環境溫度 ，再按“△”或“▽”鍵修改環境溫度值（出廠設定值為“26℃”），再按“SET”即可返回顯示狀態。
5、自整定功能
為了保證光照箱的控溫精度，需要啟動儀表的自整定功能，使設備在環境溫度下，控制器內的技術參數與升溫曲線調整到**佳狀態，從而達到精確的控制溫度。
Note：
特別提示：當您在外界環境溫度變化較大（大于20℃），您必須啟動自整定功能。


溫度自整定功能的操作
1、 在顯示狀態時，按“SET”鍵，當前值：顯示“SEL”狀態，設定值“0000”時按加、減鍵來設定值改為“0534”；
3、 再按“SET”鍵，進入溫度參數修正模式，當前值顯示“9CI”；
4、 連續按“SET”鍵九次后,當前值顯示“AT1”時按“加鍵”輸入“0001”；
5、 在設定值顯示“0001”時，液晶顯示屏將液晶顯示“自整定”的字樣（自整定結束后自動消失）；
6、 再連續按“SET”即可返回顯示狀態（在自整定時箱內的溫度會有較大的波動）。
特別提示：自整定過程切勿切斷電源和開啟箱門。如自整定非正常中斷，自整定過程無效，不會改變原有參數。


七、注意事項與維護
1．光照箱在搬運中，禁止倒置及大于45度的平放。
2．使用中切勿頻繁改變設定值，以免壓縮機頻繁啟動造成過載，影響設備使用壽命。
3．箱內不需照明時，應將照明開關置于“關”位置，以免影響上層溫度，同時延長燈管使用壽命。
4．本機裝有二組保險絲，在運行中若發生故障，請先切斷電源，檢查保險絲是否完好，再檢查其他部位。
5．為了保持設備的外觀清潔，切勿用腐蝕溶液擦拭外表，箱內可用干布或酒精擦拭，保持箱內干凈。
6．當設備不用時，應保持箱內干燥，并切斷電源。
7．為確保箱內溫度均勻，應經常檢查箱內軸流風機是否正常運行。實驗時，箱內物品不宜擺放太密且切勿阻擋風機出風口，以利于箱內氣流循環。
8．切勿觸摸或者碰撞箱內感溫探頭，否則易造成溫度失控。
9．當設備發生故障，應請專業人員維修或與本廠銷售部聯系，用戶請勿任意拆修。
10．本廠產品實行“三包”，從產品售出之日起，一年內如有質量問題本廠負責免費維修（人為損壞除外）。超過“三包”期的酌收修理費。

II型光照培養箱重要提示：
1、當箱體內使用溫度設置在38℃以上時，如發現溫度有漂移，請用戶檢查您所處的環境溫度是否符合在30℃以內，如環境溫度超過30℃，還繼續使用，請務必重新設置箱體環境參數（默認為26℃，出廠時已設置好）。
2、如環境溫度已超過30℃時，請把箱體默認的環境溫度設為≥28℃；當環境溫度低于10℃以下時，請把箱體環境溫度設為≤25℃。
具體操作步驟如下：
按設置鍵SEL→輸入“1”→連續按設置鍵→℃　26℃默認。
三十段液晶系列光照培養箱
裝 箱 單


序 號	名 稱	數  量	備      注
1	使用說明書	1份
2	合格證	1份
3	質量保修卡	1份
4	擱　板	3塊（150L） 4塊（250L） 4塊（400L）
5	擱　腳	12只（150L） 16只（250L） 16只（400L）
6	積水盤	1個
