一、適 用 范 圍
    本滅菌器是利用加壓的飽和蒸汽對醫療器械、敷料、器皿、藥液等進行滅菌的設備，適用于醫療衛生、科研、食品行業等單位使用。
二、結 構 特 點
★ 外形為方形立式結構。滅菌器桶、滅菌網籃選用不銹鋼材料制成，外殼亦采用不銹鋼板制作。
★ 裝有安全閥，桶內壓力達到0.23Mpa后，安全閥能自動起跳，釋放過高的壓力，性能可靠。
★ 裝有雙刻度壓力表，具有壓力、溫度讀數指示，觀察清晰。
★ 裝有開蓋聯鎖裝置（4），桶內蒸汽沒有放盡不能打開桶蓋，保證工作人員的安全。
★ 本容器具有自動保護功能，當容器內缺水干燒時，將自動切斷加熱器電路，并停止滅菌器工作，有效保護設備使用，同時蜂鳴器響，提醒用戶及時補充水量。
★ 溫度、時間采用單片機技術的新型智能數顯調節儀。用戶可根據不同要求，通過操作控制面板的觸摸鍵對溫度及時間進行設定、調節達到試驗?zāi)康摹?br /> 三、技 術 參 數
a. 滅菌器容積：100L；       b. 控溫范圍：109℃~135℃；
c. 電源電壓：交流220V±10%，50HZ±1%；
d.  加熱器功率：3.5KW；
e. 工作**高壓力：0.212MPa；溫度：135℃；
f. 環境溫度：5℃-40℃；相對濕度≤80%RH。

四、安 裝 要 求
★ 使用前詳細閱讀本說明書，并嚴格按說明書要求操作。
★ 本設備按電擊防護為Ⅰ類，不能在易燃易爆麻醉劑氣體環境中
使用。
★ 警告語“汽未放盡，不得開啟”：在滅菌器滅菌結束后，當壓力表未恢復零位前，不得開啟容器蓋，否則易造成高溫蒸汽灼傷。
★ 本設備為固定安裝設備，為保證安全使用，用戶必須在電源      電路中安裝熔斷器或過流保護器。熔斷器的容量為25安培。
★ 用戶按產品銘牌和使用說明書規定參數將設備按電路接線圖      接**規定電源上，同時設備應可靠接地。
五、 使 用 方 法
A堆放：

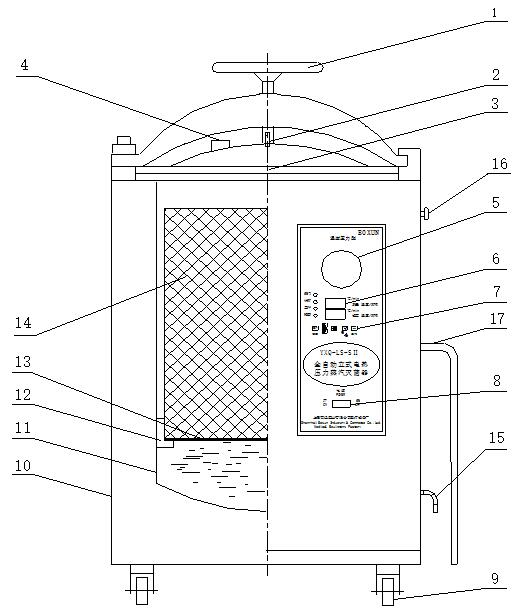

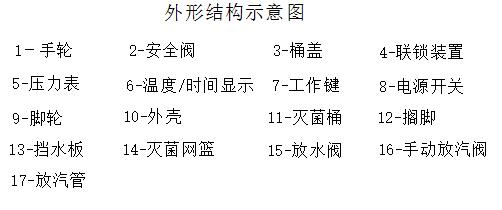

    1、旋轉手輪（1）拉開桶蓋（3）取出滅菌網籃（14）取出擋水板（13）。
    2、關緊放水閥，在滅菌桶內（11）加入清水，水位**滅菌桶擱腳（12）處（擋水板下），在每次使用前必須補足水量。
3、放回?fù)跛?，把滅菌網籃放入滅菌桶。滅菌的物品予以妥善包扎，有順序的放入滅菌網籃內。相互之間留有間隙，有利于蒸汽的穿透，提高滅菌效果。
B密封：
1．推進桶蓋，對準滅菌桶口位置。
2．仔細檢查，把密封圈嵌入槽內，然后順時針用力旋緊手輪，直到不能旋動為止，使桶蓋與滅菌桶上口密封圈相密合，并使聯鎖裝置與齒輪凹處吻合。
3．用橡膠管連接在放汽管上，然后插沒到一個裝有冷水的容器里，
并關緊手動放汽閥。（順時針關緊，逆時針打開）在加熱升溫過程中，當溫控儀顯示溫度小于102℃時，由溫控儀控制的電磁閥將自動放汽，排除滅菌桶內的冷空氣。當顯示溫度大于102℃時，自動放汽停止，此時如還在大量放汽，則手動放汽閥未關緊，應及時把它關緊。
c加熱：

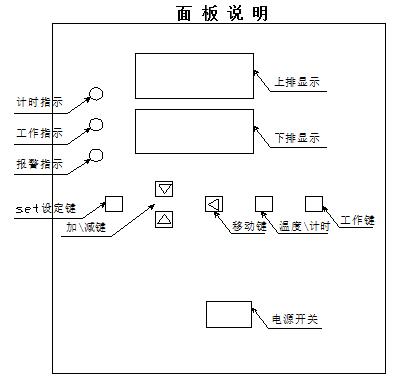

1、開啟電源開關接通電源，數顯控制儀顯示。上排顯示測量溫度及計時時間值，下排顯示溫度及計時時間的設定值。計時時間設定范圍為0~999（從計時燈閃爍開始計時）：溫度設定范圍為0~135℃。
2、溫度和時間的設定：
A、按“SET”鍵：上排顯示S_T，下排顯示溫度設定值。
B、按“ <  ”移動鍵即可選定某位，被選中某個數字位時，該數字位在下排顯示屏上呈“閃爍”狀態。
C、按“▲”和“▼”鍵即可設定所需要溫度值。
D、再按“SET”鍵：上排顯示S_C，下排顯示時間設定值。
E、按“ <  ”移動鍵即可選定某位，被選中某個數字位時，該數字位在下排顯示屏上呈“閃爍”狀態。
F、按“▲”和“▼”鍵即可設定所需要時間值。
G、再按“SET”鍵二下，上排顯示0_5，下排顯示溫度設定值。
H、按“工作”鍵進入工作狀態。
3、按“溫度/時間”鍵：用于選定顯示測量溫度或者計時時間。
4、中途停止工作可按“工作”鍵關閉或者用電源開關關閉。
九、滅 菌
1．本儀器安全閥整定壓力為0.23MPa，溫控儀只能低于安全閥整定數才有效。否則將由安全閥控制滅菌壓力溫度。
    2．當設定溫度和滅菌時間完成時，電控裝置將自動關閉加熱電源，“工作”指示燈“計時”指示燈滅，并伴有蜂鳴聲提醒，面板顯示“End”,此時滅菌結束。
3．滅菌結束后，必須先將電源切斷，待其冷卻直**壓力表指針回**零位，再打開放汽閥排盡余汽，才能旋轉手輪把桶蓋打開。對物品在滅菌后要迅速干燥，可在滅菌終了時將滅菌器內的蒸汽通過放汽閥予以迅速排出使物品上殘留水蒸汽得到蒸發，滅菌液體時嚴禁使用此干燥方法。
十、注意事項與維護
★ 在設備使用中，應對安全閥加以維護和檢查，當設備閑置較長時間重新使用時，應扳動安全閥上小扳手，檢查閥芯是否靈活，防止因彈簧銹蝕影響安全閥起跳。
    同時設備工作時，當壓力表指示超過0.24Mpa時，安全閥不開啟，應立即關閉電源，打開放氣閥旋鈕，當壓力表指針回零時，稍等1-2分鐘，再打開容器蓋并及時更換安全閥。
★ 壓力表應按規定期限進行檢定，保證安全使用。日常使用中，若壓力表指示不穩定或不能恢復到零位，應及予以檢修或更換新表。
★ 本設備容器蓋上的橡膠密封圈使用日久會老化和變形，日常使用中除應正確使用外，如發現密封圈老化變形、斷裂情況時，應及時更換，保證安全使用。
★ 本設備在日常使用中如發現螺絲、螺母松動現象，應及時加以緊固，確保正常使用。
★ 堆放滅菌物品時，嚴禁堵塞安全閥（2）的出氣孔，必須留出空間保證其暢通放氣。
★ 每次使用前必須檢查桶內水量是否保持在滅菌桶擱腳處。
    ★當滅菌器持續工作，在進行新的滅菌作業時，應留有5分鐘的時間，并打開上蓋讓設備有時間冷卻。
★ 滅菌液體時，應將液體罐裝在硬質的耐熱玻璃瓶中，以不超過3/4體積為好，瓶口選用棉花紗塞，切勿使用未開孔的橡膠或軟木塞。特別注意：在滅菌液體結束時不準立即釋放蒸汽，必須待壓力表指針回復到零位后方可排放余汽。
★ 對不同類型，不同滅菌要求的物品，如敷料和液體等，切勿放在一起滅菌，以免顧此失彼，造成損失。
★ 平時應將設備保持清潔和干燥，方可延長使用年限。
本設備是壓力蒸汽滅菌的專用設備，不得挪作它用。

裝 箱 單


序號	名稱	數量	備    注
1	設備	1臺
2	使用說明書	1份
3	壓力容器質保書	1份
4	質量保修卡	1份
5	合格證	1份
6	擋板	1塊
7	網籃	3個
8	放氣管	1根
